| الحد الأدنى لكمية : | 10000meters | تفاصيل التغليف : | لفة ، طبل |
|---|---|---|---|
| وقت التسليم : | 20 أيام بعد الدفع | شروط الدفع : | L / C ، T / T |
| مكان المنشأ: | خنان | اسم العلامة التجارية: | CN CABLE |
|---|---|---|---|
| إصدار الشهادات: | CE | رقم الموديل: | الكابلات المركزية |
|
معلومات تفصيلية |
|||
| رهبر ارکستر: | الألومنيوم حليف 8000 موصل | عازلة: | XLPE |
|---|---|---|---|
| غلاف خارجيّ: | المؤسسة العامة | ||
| تسليط الضوء: | كابل لحام النحاس,كابل الطاقة الخاصة |
||
منتوج وصف

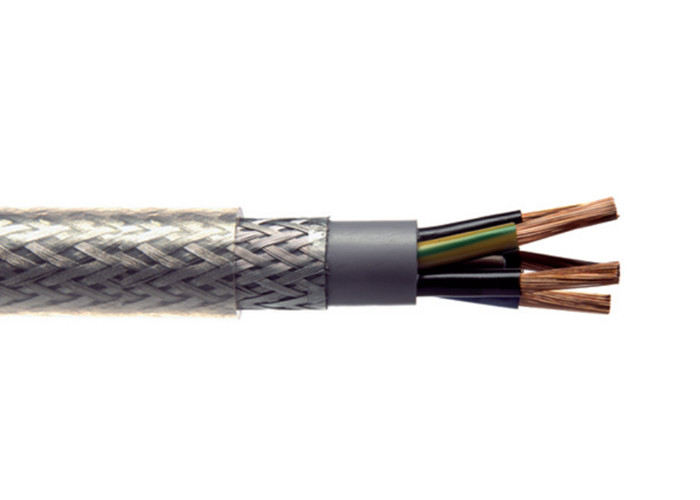

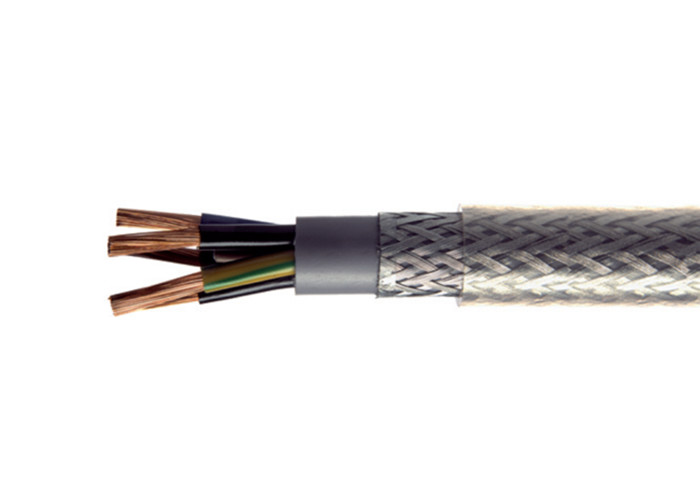

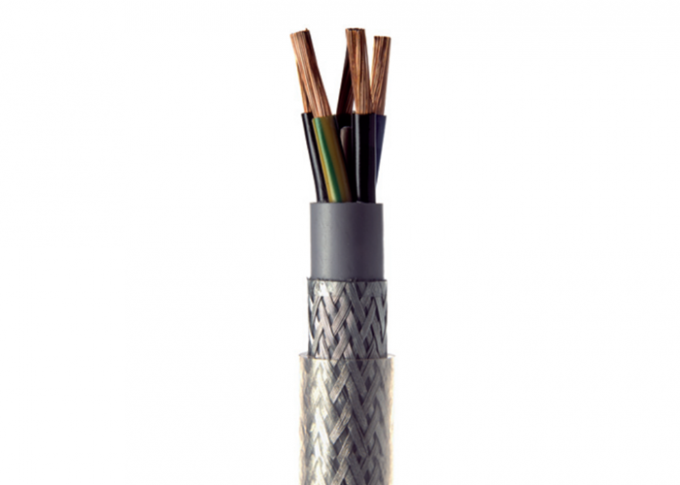

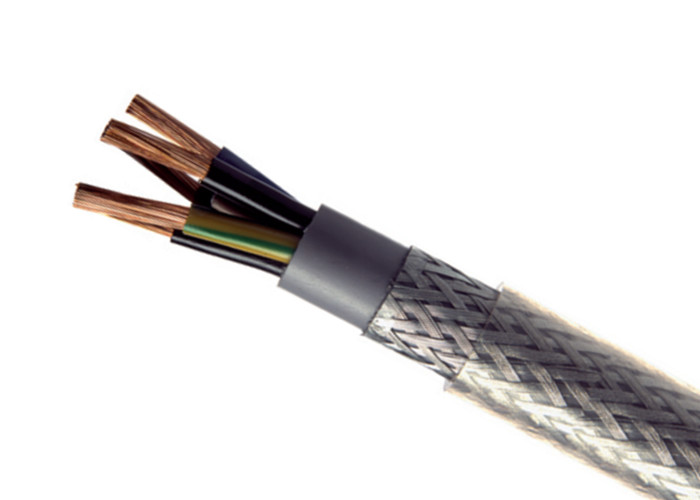

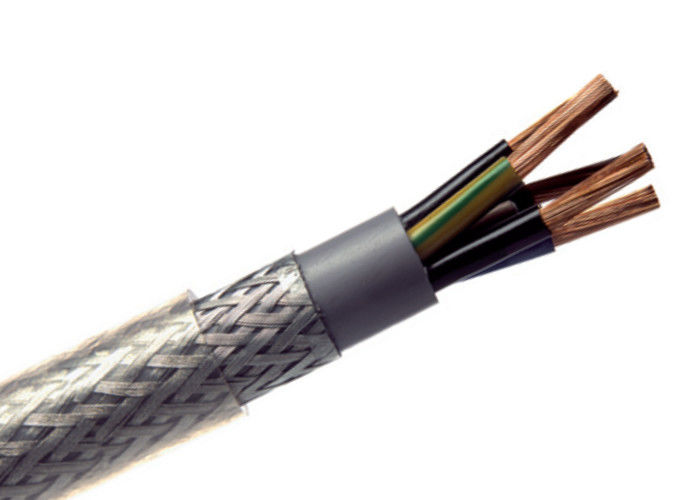

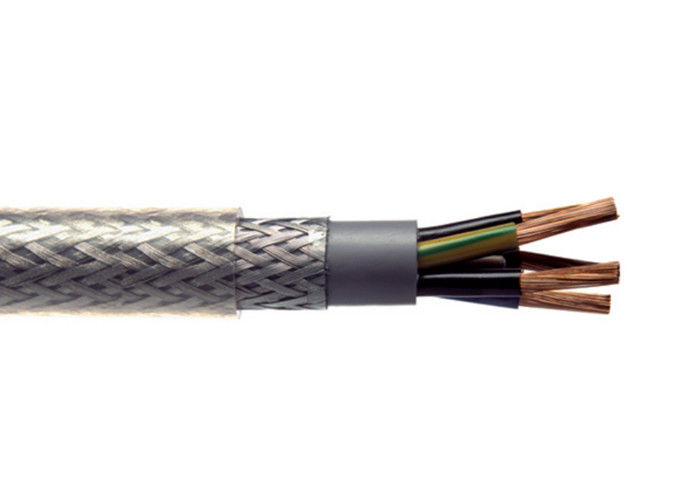

يمكن استخدام كابل التحكم المرن SY في الهواء الطلق عند حمايته ، وفي الظروف الجافة أو الرطبة في الداخل
تطبيق
يستخدم كبل توصيل للقياس أو التحكم أو التنظيم في معدات التحكم لخطوط التجميع والإنتاج ، الناقلات ووحدات الكمبيوتر. مناسب للتركيبات الثابتة أو للاستخدام المرن في ظروف الضغط الميكانيكي الخفيف. يمكن استخدامها في الهواء الطلق عندما تكون محمية ،
وفي الظروف الجافة أو الرطبة في الداخل.
المعايير
عموما إلى BS6500 ، VDE0250
موصل
الطبقة 5 سهل تقطعت بهم السبل الموصلات النحاسية exible فلوريدا إلى BS EN 60228: 2005 (سابقا BS6360)، VDE0295، IEC60228.
العزل: PVC
الفراش: PVC
تجديل: GSWB (المجلفن أسلاك الفولاذ جديلة)
غمد: PVC
غمد اللون: شفاف
تصنيف الجهد: 300 / 500V
تصنيف درجة الحرارة: ثابت: -35 إلى + 70 درجة مئوية ، الثناء: -15 إلى + 70 درجة مئوية
الحد الأدنى نصف قطر الانحناء: 10 × القطر الكلي
تحديد الهوية الأساسية: عدم وجود أرقام بيضاء. (3 النوى وما فوق لتشمل الأخضر / الأصفر) النوى الملونة المتاحة
ملحوظة
لا تعد كابلات SY مناسبة للاتصال المباشر بمصدر التيار العام.
الأبعاد
| عدد النوى × مساحة المقطع العرضي الاسمي # × مم ² | الاسمية بشكل عام قطر الدائرة مم | الوزن الاسمي كغ / كم | FCGCXT الغدة |
| SY تحكم الكابلات المرنة - 2 النوى | |||
| 2 × 0.50 | 5.3 | 84 | 16 / 20SS |
| 2 × 0.75 | 7.5 | 73 | 20S |
| 2 × 1.00 | 7.7 | 79 | 20S |
| 2 × 1.50 | 8.5 | 96 | 20S |
| 2 × 2.50 | 9.2 | 130 | 20S |
| نظام التحكم المرن SY - 3 نوى | |||
| 3 × 0.50 | 6.3 | 85 | 16 / 20SS |
| 3 × 0.75 | 7.8 | 82 | 20S |
| 3 × 1.00 | ثمانية | 90 | 20S |
| 3 × 1.50 | 8.5 | 117 | 20S |
| 3 × 2.50 | 9.7 | 155 | 20S |
| 3 × 4.00 | 11.4 | 216 | 20 |
| 3 × 6.00 | 13.1 | 307 | 25 |
| 3 × 10.00 | 16.3 | 483 | 25 |
| 3 × 16.00 | 19.6 | 760 | 32 |
| نظام التحكم المرن SY - 4 نوى | |||
| 4 × 0.50 | 7.3 | 82 | 20S |
| 4 × 0.75 | 8.2 | 89 | 20S |
| 4 × 1.00 | 8.5 | 106 | 20S |
| 4 × 1.50 | 9.2 | 132 | 20S |
| 4 × 2.50 | 10.7 | 191 | 20S |
| 4 × 4.00 | 12.3 | 271 | 20 |
| 4 × 6.00 | 14.5 | 379 | 25 |
| 4 × 10.00 | 18.0 | 608 | 25 |
| 4 × 16.00 | 21.8 | 945 | 32 |
| 4 × 25.00 | 25.1 | 1349 | 32 |
| 4 × 35.00 | 29.6 | 1839 | 40 |
| 4 × 50.00 | 34.3 | 2605 | 50S |
| 4 × 70.00 | 38.5 | 3453 | 50 |
| 4 × 95.00 | 43.0 | 4544 | 50 |
| SY تحكم الكابلات المرنة - 5 النوى | |||
| 5 × 0.50 | 8.3 | 90 | 20S |
| 5 × 0.75 | 8.8 | 101 | 20S |
| 5 × 1.00 | 9.1 | 119 | 20S |
| 5 × 1.50 | 9.7 | 147 | 20S |
| 5 × 2.50 | 11.5 | 224 | 20 |
| 5 × 4.00 | 13.8 | 330 | 25 |
| 5 × 6.00 | 16.4 | 474 | 25 |
| 5 × 10.00 | 19.5 | 734 | 32 |
| 5 × 16.00 | 23.4 | 1123 | 32 |
| 5 × 25.00 | 28.3 | 1670 | 40 |
| 5 × 35.00 | 32.0 | 2197 | 50S |
| نظام التحكم المرن SY - 6 قلوب | |||
| 6 × 1.50 | 11.5 | 213 | 20 |
| نظام التحكم المرن SY - 7 نوى | |||
| 7 × 0.50 | 9.1 | 117 | 20S |
| 7 × 0.75 | 9.3 | 127 | 20S |
| 7 × 1.00 | 9.7 | 145 | 20S |
| 7 × 1.50 | 10.6 | 184 | 20S |
| 7 × 2.50 | 12.6 | 285 | 20 |
| 7 × 4.00 | 15.4 | 442 | 25 |
| 7 × 6.00 | 17.7 | 615 | 25 |
| 7 × 10.00 | 21.6 | 920 | 32 |
| 7 × 16.00 | 26.0 | 1494 | 40 |
| نظام التحكم المرن SY - 8 نوى | |||
| 8 × 1.50 | 11.7 | 207 | 20 |
| نظام التحكم المرن SY - 9 مراكز | |||
| 9 × 1.50 | 13.3 | 254 | 25 |
| جهاز التحكم المرن SY - 12 قلب | |||
| 12 × 0.50 | 10.6 | 153 | 20S |
| 12 × 0.75 | 11.5 | 187 | 20 |
| 12 × 1.00 | 12.1 | 226 | 20 |
| 12 × 1.50 | 13.5 | 293 | 25 |
| 12 × 2.50 | 16.6 | 460 | 25 |
| جهاز التحكم المرن SY - 14 قلب | |||
| 14 × 1.50 | 14.2 | 332 | 25 |
| جهاز التحكم المرن SY - 14 قلب | |||
| 18 × 0.50 | 11.6 | 255 | 20 |
| 18 × 0.75 | 13.3 | 258 | 25 |
| 18 × 1.00 | 13.8 | 311 | 25 |
| 18 × 1.50 | 16.3 | 433 | 25 |
| 18 × 2.50 | 19.3 | 654 | 32 |
| SY تحكم الكابلات المرنة - 21 النوى | |||
| 21 × 0.50 | 13.4 | 244 | 25 |
| 21 × 0.75 | 14.3 | 368 | 25 |
| جهاز التحكم المرن SY - 25 قلب | |||
| 25 × 0.75 | 16.3 | 370 | 25 |
| 25 × 1.00 | 16.9 | 438 | 25 |
| 25 × 1.50 | 19.0 | 572 | 25 |
| 25 × 2.50 | 23.2 | 891 | 32 |
| جهاز التحكم المرن SY - 34 قلب | |||
| 34 × 0.75 | 18.0 | 473 | 25 |
| 34 × 1.00 | 18.5 | 561 | 25 |
| 34 × 1.50 | 21.2 | 739 | 32 |
| SY تحكم الكابلات المرنة - 42 النوى | |||
| 42 × 1.50 | 22.8 | 906 | 32 |
| SY تحكم الكابلات المرنة - 50 النوى | |||
| 50 × 0.75 | 20.5 | 649 | 32 |
| 50 × 1.00 | 22.4 | 794 | 32 |
| 50 × 1.50 | 28.1 | 1227 | 40 |
| جهاز التحكم المرن SY - 61 قلب | |||
| 61 × 1.00 | 27.3 | 999 | 40 |
| جهاز التحكم المرن SY - 65 قلب | |||
| 65 × 1.00 | 27.5 | 1091 | 40 |
الطبقة 5 فلوريدا الموصلات النحاس exible لجوهر واحد والكابلات متعددة النواة
| 1 | 2 | 3 |
| مساحة المقطع العرضي الاسمي MM2 | القطر الأقصى للأسلاك في موصل مم | المقاومة القصوى للموصل في 20 درجة مئوية |
| أسلاك عادي أوم / كم | ||
| 0.75 | 0.21 | 26.0000 |
| 1.00 | 0.21 | 19.5000 |
| 1.50 | 0.26 | 13.3000 |
| 2.50 | 0.26 | 7.9800 |
| 4.00 | 0.31 | 4.9500 |
| 6.00 | 0.31 | 3.3000 |
| 10.00 | 0.41 | 1.9100 |
| 16.00 | 0.41 | 1.2100 |
| 25.00 | 0.41 | 0.7800 |
| 35.00 | 0.41 | 0.5540 |
| 50.00 | 0.41 | 0.3860 |
| 70.00 | 0.51 | 0.2720 |
| 95.00 | 0.51 | 0.2060 |
قدرة الحمل الحالية (أمبير) عند 30 درجة مئوية
| مساحة المقطع العرضي الاسمي مم ² | التصويت الحالي الامبير |
| 0.50 | 7 |
| 0.75 | 12 |
| 1.00 | 15 |
| 1.50 | 18 |
| 2.50 | 26 |
| 4.00 | 34 |
| 6.00 | 44 |
| 10.00 | 61 |
| 16.00 | 82 |
| 25.00 | 108 |
| 35.00 | 135 |
| 50.00 | 168 |
| 70.00 | 207 |
| 95.00 | 250 |
عوامل التحويل
كابلات متعددة الموصلات بمساحة مقطعية تصل إلى 10 مم 2
| عدد النوى | عامل التحويل |
| 5 | 0.75 |
| 7 | 0.65 |
| 10 | 0.55 |
| 14 | 0.50 |
| 19 | 0.45 |
| 24 | 0.40 |
| 40 | 0.35 |
| 61 | 0.30 |
